вторник, 10 декабря 2013 г.

The Kandle Heeter Candle Holder

0004 – Подсвечник из керамических горшков не только освещает, но и греет

The Kandle Heeter™ Candle Holder
Подсвечник Kandle Heeter освещает и негревает
The Kandle Heeter™ Candle Holder
Свеча изобретение давнее, и в нашей современной повседневной жизни применяется достаточно редко, разве что в декоративных целях и в особых (праздничных) случаях. Однако бывают ситуации, когда свечи приходится использовать по их прямому назначению, т.е. для освещения. Это может быть и при аварийном отключении электроэнергии, и в загородном доме, и в палатке, и … мало ли еще бывает подобных, чаще экстремальных, случаев.
Свеча, с точки зрения энергетической эффективности, источник света не очень хороший, т.к. только лишь малая часть энергии сгоревших веществ превращается в свет. Большая же часть энергии, выделяющейся при сгорании свечи, превращается в тепло, которое в большинстве случаев бывает не лишним, особенно при тех необычных условиях, когда их (свечи) приходится использовать. Однако, это тепло, в виде конвекционных потоков, быстро поднимается к потолку и там рассеивается (или уходит через вентиляцию), практически не нагревая помещение.
Чтобы исправить это положение изобретатель Дойли Досс (Doyle Doss) из Калифорнии придумал оригинальный подсвечник, который выполняет две функции - освещает и одновременно обогревает комнату, в которой находится.
Конструкция подсвечника Kandle Heeter™ достаточно проста, но не примитивна, и состоит, кроме свечи, из подставки и верхнего аккумулирующего радиатора. Вся хитрость (изюминка) заключается, конечно, во внутреннем устройстве радиатора, который автор изобретения назвал длинно и замысловато: Multi-Core Steel and Ceramic Radiator. Чтобы самому не сочинять, и при этом что ни будь  не переврав, воспользуемся цитатами с сайта DOSS Products - производителя этого замечательного продукта, тем более, что, не смотря на рекламный стиль, описание, представленное там, достаточно точно раскрывает суть этого изобретения.

Подсвечник Kandle Heeter™ собирает, сохраняет, концентрирует и излучает сухое объемное (пространственное) тепло от свечи!

Итак, как это работает?
Тепловая энергия (тепло) собирается и концентрируется в радиаторе из стали и керамики. Многослойный радиатор из стали и керамики (Multi-Core Steel and Ceramic Radiator), подвешенный над свечёй в банке на трех стальных ножках, стоящий так, чтобы многослойная стальная вставка (Solid Steel Inner Core) находилась прямо над пламенем. Радиатор в сборе (собранный радиатор) крепится к подставке с помощью латунной цепочки. Банка со свечой стоит на двух керамических тарелках.
Multi-Core Steel and Ceramic Radiator
Многослойный радиатор из стали и керамики
Multi-Core Steel and Ceramic Radiator
Т.к. сталь может приблизиться к температуре источника тепла, внутренний стальной сердечник на горящем пламени свечи (температура 290-320 градусов) нагревается до очень высоких температур (260-290 градусов) и становится очень горячей внутренней тепловой массой.
Интенсивное тепло стального внутреннего сердечника (Steel Inner Core) последовательно передается трем керамическим модуляторам, от одного к другому. Высокая температура внутри радиатора постепенно снижается, распределяясь на все более толстые стенки и больше площади поверхности внешних модуляторов. Внешняя поверхность радиатора становится излучающим сухой жар телом (Dry Heat Radiating Body) с температурой поверхности 70-80 градусов и площадью более 88 квадратных дюймов. Тепло от свечи эффективно передается вашему дому или офису! Удивительно? Но это работает! Если вы зажгли свечи, теперь вы можете эффективно добавить их тепловую энергию вашему дому или офису, в виде сухого излучающего пространственного тепла!
Тепловая масса стального внутреннего сердечника увеличивается за счет серии плоских шайб, упорных колец и гаек. Расположение и различные размеры шайб обеспечивают эффективное распределение лучистой и конвекционной теплоты в окружающей керамике, а затем и во всей комнате.
Принцип работы радиатора
Принцип работы радиатора
  1. Тепло поднимающееся от горящей свечи сначала концентрируется в стальном внутреннем сердечнике, а затем передается в окружающий его внутренний керамический модуль.
  2. Внутренние сердечники становятся очень горячими и излучают тепло в средний керамический модуль (слой)!
  3. Эта вся внутренняя область становится очень-очень горячей!! Тепло постепенно накапливается и выпаривает (удаляет) влагу из внутреннего керамического модуля, а затем из среднего. Средний слой (модуль) нагревается и начинает излучать тепло. Нагретый воздух выпаривает воду  из внешнего керамического модуля.
  4. Внешний модуль с большой площадью поверхности начинает принимать тепло. Внутренние поверхности стен становятся очень горячими! Тепло проходит через стенку к внешней поверхности.
  5. Внешняя поверхность становится очень теплой и даже горячей и начинает осторожно (мягко) излучать тепло.
Как можно заметить, устройство радиатора достаточно просто. При желании и минимальных технических способностях, каждый может изготовить подобное устройство. Об этом говорят и авторы этого изобретения. И даже описывают процесс изготовления.
Тот, кто хочет сделать продукт, подобный подсвечнику Kandle Heeter™ и использует эту дискуссию в качестве руководства для собственного дизайна, делает это на свой страх и риск! DOSS Products не несет никакой ответственности за потенциальные опасности вашего дизайна и рекомендует отказаться от любых попыток изготовить продукт, подобный Kandle Heeter. Эта дискуссия предназначена в первую очередь в качестве примера свободы выбора в целом (но не в частности), для ознакомления с конструкцией подсвечника Kandle Heeter клиентами и потенциальными заказчиками, и общими (но не специфическими) деталями процесса производства и качества различных компонентов. Если вы решили сделать нечто похожее на подсвечник Kandle Heeter, вы делаете это на свой страх и риск.
Процесс изготовления состоит из трех частей. Часть первая - производство радиатора (Quad-Core™ Radiator), часть вторая производство подставки и часть третья - сборка и упаковка. Весь производственный процесс является трудоемким и осуществляется с помощью обычных ручных инструментов.
Основной компонент (радиатор) состоят из трех вложенных друг в друга неглазурованных терракотовых горшков (горшок "Азалия", 3" горшок и 1-1/2" горшок). Качество терракоты очень важно. Низкий сорт терракоты может сломаться при соединении вместе, не будет сохранять тепло, как более высокого класса терракота, и часто имеет неблагоприятный эстетический вид. Мы используем в основном импортные итальянские терракоты. Итальянцы делали терракоты в течение тысяч лет, и их качество отлично! Мы хотели бы найти американскую компанию, делающую сопоставимый (или лучше) продукт, но не нашли ни одного до сих пор. (Будьте готовы потратить $5 - $7 на керамические горшки)
Горшки соединяются вместе и удерживаются друг от друга 3-х дюймовым стандартным стальным болтом диаметром ¼" и набором (комплектом) шестигранных гаек, упорных колец и плоских шайб. Сборочный узел из гаек и шайб увеличивает термическую массу и ускоряет эффективный перенос тепла из стального внутреннего стержня в окружающую керамическую матрицу. Один из уникальных аспектов подсвечника Kandle Heeter состоит в том, что он стремится "нагреться" снизу вверх. Это благодаря сборке шайб и гаек на болте, без чего тепло от свечи быстро бы поднималось к верхней части устройства, а оттуда (бесполезно) к потолку. Повышенная термическая масса стального внутреннего сердечника эффективно концентрирует тепловую энергию свечи внутри матрицы керамических стержней и передает тепло к внешней поверхности радиатора!

The cross-section of Multi-Core Steel and Ceramic Radiator
Поперечное сечение многослойного радиатора из стали и керамики
The cross-section of Multi-Core Steel and Ceramic Radiator
 Для предотвращения ожогов от сильно нагретого внутреннего стального сердечника (болта), чья головка выходит на верхнюю поверхность внешнего горшка, сверху вся сборка накрывается 4" керамическим блюдцем. При этом обязательно необходимо использовать высокотемпературный клей или цемент для фиксации блюдца к основанию крупнейшего горшка. Мы используем продукт под названием Cast Iron Stove Gasket Cement производства Rutland Cement of Rutland, штат Вермонт. (Будьте готовы потратить $1 - $2 за блюдце, и $3 - $4 за небольшую тубу цемента).

Итак, теперь вы получили ваш радиатор. Как поставить его над свечой? На подставке, конечно. Но, она не может быть сделана из дерева из-за реальной опасности пожара. Керамика будет слишком легко ломаться, и опять же угроза пожара. Металл является единственным практичным и безопасным решением для подставки. Мы изготавливали Kandle Heeter с различными вариантами исполнения подставки, перерабатывая и совершенствуя конструкцию, пока не получили окончательный продукт. Оригинальный стенд вырезается из цельного листа мягкой (малоуглеродистой) стали на гидроабразивной  установке с компьютерным управлением в Спокан (Spokane), штат Вашингтон. Затем из плоской заготовки, путем пластического деформирования, формируется подставка (стенд) под свечу и радиатор.
The Steel Stand
Подставка (стенд) под свечу и радиатор
The Steel Stand
 Сборка и упаковка - третья часть процесса изготовления подсвечника Kandle Heeter, или очага из горшков, как его иногда называют, вероятно, важный этап с точки зрения маркетинга и дистрибуции, но малозначимый с точки зрения новизны (инновации). И потому описание этого этапа можно и пропустить. А вот проблеме с правильным выбором свечи стоит уделить внимание.
Общие руководящие указания - чем тяжелее воск, тем выше его класс и тем горячее он будет гореть и производят меньше сажи. Чем больше фитиль в диаметре, тем большую пламя и горячее (и быстрее) он будет гореть .
Красители являются загрязняющими веществами, они не добавить энергии свече. Более темные свечи, как правило, имеют больше красителя, чем более светлые, и потому производят пламя более низкой температуры и больше сажи. Ароматические свечи сильно различаются в зависимости от химических веществ, используемых для производства запаха.
Лучшая свеча это когда воск твердый (тяжелый), белый, со средним фитилем, без запаха, или ароматическим лимонным (апельсиновым) маслом, в соответствующем контейнере.
3-дюймовая банка-свеча из Долларового Магазина (Dollar Store) работают очень хорошо за приемлемые деньги. Как правило, они изготовлены из воска среднего класса, имеют средний фитиль, их часто можно найти в очень светлых тонах и слегка душистые. На первом снимке (см. вверху) изображена ароматическая свеча Energy светло-желтого цвета из Dollar Store. Пожалуйста, обратите внимание, что тепловая энергия (тепло), излучаемое вниз от радиатора, растопило воск почти на дюйм! Не двигайте в таком случае подсвечник Kandle Heeter во время горения!
Принято считать, что свеча, сделанная из пчелиного воска, сгорает более чисто, чем из парафина, сделанного на нефтяной основе. Однако, высоко очищенный парафин может сгорать более аккуратно (чисто), чем натуральный воск. Тип фитиля и включение любых ароматов и(или) красителей имеют гораздо большее влияние на состав высвобождаемых соединений, твердых частиц и дыма, чем основной материал.
Следует также обратить внимание на размер. Пламя свечи нужно достаточно кислорода, чтобы хорошо и чисто гореть. Необходимо всегда гарантировать, чтобы существовал по крайней мере один дюйм между верхней частью контейнера (но не верхней частью свечи) и нижней кромкой радиатора. Если верхняя часть контейнера, в которой находиться свеча, будет расположена слишком близко к радиатору, то достаточное, для полного сгорания парафина (воска), количество кислорода будет не в состоянии достичь пламени, и свеча будет гореть плохо и коптить.

Впрочем, идеальной свечой, как признает сам автор этого изобретения, является т.н. жидкая свеча (liquid candle). Почему «так называемая»? Да потому, что в нашей терминологии подобное устройство правильнее называть не свечой, а скорее масляной (или спиртовой) лампой. Но все дело в том, что DOSS Products использует готовые светильники-картриджи, которые  под названием «liquid candle» поставляются специализированным магазином в рестораны, для создания романтической атмосферы за столиками.
The Kandle Heeter™ with liquid candle
The Kandle Heeter™ with liquid candle
При использовании жидкой свечи, пламя идеально расположено относительно радиатора, и что более важно, оно никогда не опускается! Жидкость, по мере сгорания, опускается вниз, но топливо по фитилю подается к пламени, которое всегда остается в верхней части.
Вот такой замечательный набор цветочных горшков, который не только освещает, но и согревает помещение, где он используется. И стоит это чудо, всего лишь $29.95.

THE KANDLE HEETER™ Candle Holder (Buy One Now) $29.95

Можно, конечно, предвидеть возражения, что рыночная ниша для такого устройства в наше время очень узкая. И с этим трудно не согласиться. Спрос на подобные устройства не может быть массовым. И потому, очень трудно обеспечить рентабельное производство и сбыт такого инновационного товара.
Но, тем не менее, фирма DOSS Products сумела реализовать за шесть лет две тысячи единиц своей продукции, используя при этом организационную форму производства, которая по-русски звучит не очень привлекательно – кустарное производство, а по-английски более благородно - Cottage industry.

Можно искренне порадоваться успехам Дойли Досса (Doyle Doss) в продвижении своего инновационного продукта на столь узкой рыночной нише, но … следует сказать, что сама идея такого устройства не нова, и даже очень не нова.

Свеча действительно изобретение древнее. Но, кроме свечи, человечество придумало не мало других источников света с открытым пламенем, и эксплуатировало их сотни лет. Было бы странно думать, что за все это время, ни кто не додумался использовать пламя от источников света ещё и для обогрева, подогрева и т.п. Конечно, придумали, и примеров таких устройств, при желании, можно найти много, но здесь, для подтверждения этих слов, достаточно будет и двух.

Портативные обогреватели для ног, предназначенные для длительных путешествий в холодное время года.

Этот пример современным людям трудно представить и понять. Но тут надо исходить из того утверждения, что любое стоящее изобретение появляется из потребности в нем. Так и в этом случае. Нам трудно сейчас представить себе путешествие в зимнее время года в карете, в дилижансе, или даже в поезде, и который к тому же не отапливается. А если кому приходилось испытывать состояние, хоть близко похожее на такой случай, тот знает, что в первую очередь начинают замерзать ноги. А так как в наше время мерзнуть в транспорте приходится редко, то мы ни чего и не придумываем, чтобы в таких ситуациях согреть ноги. А вот в 19-м веке путешествовать в неотапливаемых транспортных средствах приходилось, вероятно, часто, что породило целый класс небольших портативных обогревателей для ног, которые назывались foot stove или foot warmer. А так как источником тепла в них чаще всего служили свечи или керосиновые (масляные) лампы, то их часто использовали и в качестве источника света.
Не правда ли, по наличию функций освещения и обогрева, очень напоминает подсвечник Kandle Heeter?
Вот пример такой ножной печки (обогревателя для ног) о которой сообщалось в журнале Scientific American в номере от 29 февраля 1868 года.
Bruce’s American Foot Stove
Американская печка Брюса для ног
Bruce’s American Foot Stove
BRUCE'S AMERICAN FOOT STOVE.
Danger of sickness may not always induce the careless to take trouble enough to protect the feet from cold, but the Inconvenience and uncomfortableness of cold feet will frequently compel that attention which more important consideration fall to exact. Yet clumsy feet clothings are unsightly and ordinary foot stoves  inconvenient. That, however, shown in the engraving is elegant in form and decoration, convenient to handle, free from smoke or fumes, safe, and durable. The stand, of open work cast iron, supports a bowl, also of cast iron, which is hinged on one side to the base or stand, and secured when closed, by a catch or latch on the other aide. The top of the bowl, neatly carpeted, is inclined to accommodate the natural position of the feet. Attached to a socket in the center of the base is a lamp for burning sperm or kerosene oil or a candle taper. Atmospheric air is furnished for combustion through holes in the base, and an open space between the base and the bottom of the bowl, which do not quite meet, being held apart by small projections or lugs. The top of the bowl is also slightly elevated from its rim by similar appliances, which give opportunity for the escape of whatever gases may be evolved. Directly over the flame of the lamp is a tin disk secured at a little distance from the cap or cover of the bowl - which is a circular cast-iron plate - and serves to radiate the heat of the flame. The top of the cover is concealed by a carpet mat, which adds to the comfort as well as the beauty of the article. The lamp flame, being defended by the sides of the bowl portion, does not flare in being carried about by hand, or in a carriage or sleigh. One of the figures in the engraving shows the stove open, and the other closed. It is carried by slings of worsted or silk cord.
Patent granted Sept. 17 1867, through the Scientific American Patent Agency to N.H.Bruce. Address for the purchase of rights or warmers American Foot Stove Company, Lowell, Mass.
Scientific American
New-York, February 29, 1968
Как светильник эта печка Брюса практически не работала, а вот с функцией обогрева ног во время дальних путешествий в транспорте отлично справлялась. О востребованности  подобных устройств в то время можно судить хотя бы потому, что для их производства была организована фирма American Foot Stove Company с объемом выпуска обогревателей, вероятно, большим, чем подсвечники Kandle Heeter у DOSS Products.
Впрочем, были также обогреватели и с дополнительными (кроме обогрева) функциями, например, освещение, подогрев воды. Трудно судить о количестве выпущенных подобных устройств, но патентов на эту тему в 19-веке было подано не мало, два рисунка из которых приведены ниже в качестве примера.

Patent US No. 10769. Foot Stove and Lantern. Patented April 11, 1854.
Patent US No. 10769. Foot Stove and Lantern. Patented April 11, 1854.
Patent US No. 59810. Combined Lantern and Foot Warmer. Patented Nov. 20, 1866.
Patent US No. 59810. Combined Lantern and Foot Warmer. Patented Nov. 20, 1866.

Обогреватель Giant Heater

Сделайте печь из вашей лампы или газовой горелки путем присоединения Гигантского Нагревателя (Giant Heater).
Получайте тепло и свет за одну цену.

Именно так начиналась рекламная статья, которая публиковалась в ряде номеров журнала Популярная механика в 1906 и 1907 годах.

Giant Heater
Make a stove of your Lamp or Gas Jet by attaching a Giant Heater
Getting Heat and Light at One Cost.
При использовании, Giant Heater комфортно нагреет любую обычную комнату в пасмурную погоду, не уменьшая при этом освещенность.
С этим нагревателем Вы не расходуете больше газа или нефти, чем без него.
Этот построенный на научной основе латунный шар накапливает, усиливает и излучает тепло от вашей основной лампы или газовой горелки, которое обычно идет в отходы - давая тщательное и равномерное тепло.
Холодный воздух вовлекается в циркуляцию на вакуумном принципе, тщательно нагревается и очищается при этом. Нет запаха, нет копоти, и нет проблем.
Этот обогреватель подойдет для любой керосиновой лампы, газовой горелки или газокалильной лампы с колпачком Ауэра (incandescent gas mantle, Welsbach mantle).
Абсолютно никакой опасности, так как нагреватель никоим образом не участвует в процессе горения.
Нет дома в стране, которому в какой-то момент года оказался бы не нужен Giant Heater, а некоторым он нужен всегда - для ванной комнаты, комнаты для больного, спальни, коморки (den) или офиса; для легкой кулинарии, нагрева воды для бритья, согревания пищи младенцев и т.д.
Цена: Из полированной латуни , в комплекте, $1.50
Из никелированной латуни, $2.00
Интересная получается ситуация. Оказывается, инновация может быть хорошо забытым старым изобретением, только в новом обличье. А почему бы и нет?  Особенно, если это кому-то нужно.

понедельник, 18 ноября 2013 г.

Expanding table

0003. The Fletcher Capstan Table – уникальный стол для богатых и очень богатых

Вы считаете себя успешным и богатым человеком? Замечательно! Но это ещё не значит, что уникальное произведение мебельного и инженерного искусства - Fletcher Capstan Table ("cтол-кабестан Флетчера" предназначен для Вас. А вот если у Вас есть шикарная яхта или роскошный особняк, тогда Fletcher Burwell-Taylor - британский производитель элитной мебели, готов предложить Вам этот удивительный стол ручной работы.
Fletcher Capstan Table -  уникальный раздвижной стол, который может автоматически удвоить количество мест с 6 до 12, оставаясь при этом точно круглым.

Fletcher Capstan Table Yacht White Rose of Drachs
Уникальный стол Fletcher Capstan Table удваивает вместимость, оставаясь при этом идеально круглым. Fletcher Capstan Table Yacht White Rose of Drachs – версия стола для размещения на элитных яхтах.
Не часто можно увидеть продукт такой изысканной красоты, имеющий оригинальную конструкцию, изготовленный из экстраординарных материалов, и который получил бы оценку 10 из 10 по шкале полезности. Именно таким и является стол от Дэвида Флетчера (David Boardman Fletcher) - британского дизайнера и производителя мебели на заказ.
Верхняя часть стола (столешница, крышка) имеет сложную слоистую структуру, основой которой является слой ячеистого алюминия. Это придает ей прочность, жесткость, устойчивость и низкий вес. Столешница состоит из тринадцати элементов и способна на радиальное расширение путем поворота верха на 120 градусов.

Patent GB №2396552
Схема крышки радиально раздвижного круглого стола в сложенном и расширенном состоянии.
Рисунок из британского патента Дэвида Флетчера №2396552.
При такой конфигурации (смотри выше) невозможно создать идеально круглый стол одновременно в сложенном и разложенном состоянии. В данном случае, чтобы компенсировать отклонения от круглой формы, столешница в сложенном состоянии окружена внешней «юбкой» в виде барабана, которая опускается в процессе расширения. Именно эта внешняя оболочка крышки стола делает её действительно круглой в сложенном состоянии, что позволяет производителю утверждать, что их стол является идеально круглым в обоих режимах.

Схема компенсации отклонений от круглой формы крышки стола в сложенном состоянии с помощью дополнительной внешней оболочки.
Когда стол находиться в сложенном состоянии, верх состоит из шести частей в форме разрезанного торта. Под этим первым слоем лежат два других слоя листов. Второй состоит из шести стреловидных частей, а под ним, большой лист в форме звезды.

Patent GB2396552. Expanding table. Inventor: Fletcher David Boardman
Схема расположения слоев сегментов верхней крышки стола в сложенном состоянии.
Патент GB 2396552 - Expanding table. Inventor(s): Fletcher David Boardman. Date of publication: 30.06.2004.
А теперь смотрим поэтапный процесс расширения (раскладывания) такого стола на примере еще одного шедевра от Дэвида Флетчера - Fletcher Capstan Table Koa.

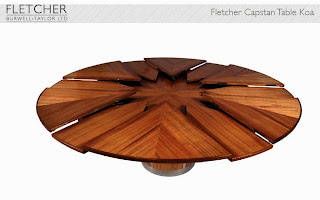

The Expanding table Fletcher Capstan Table Koa
The Expanding table Fletcher Capstan Table Koa
The Expanding table Fletcher Capstan Table Koa
The Expanding table Fletcher Capstan Table Koa
The Expanding table Fletcher Capstan Table Koa
The Expanding table Fletcher Capstan Table Koa
The Expanding table Fletcher Capstan Table Koa
И конечно все столы от фирмы Fletcher Burwell-Taylor отличает высочайшее качество изготовления деталей, применение только проверенных (дорогих) материалов и точная сборка. Все это позволяет использовать Capstan Table даже на открытой палубе роскошных яхт, т.к. они в состоянии выдержать неблагоприятные факторы соленой воды и влажного морского воздуха, губительные для обыкновенной деревянной мебели.
А внутри этих роскошных столов скрывается еще один шедевр – прекрасно спроектированный, но простой и надежный приводной механизм. И конечно страшно секретный, т.к. его конструктивные особенности не приведены даже в описании патента Великобритании №2396552 выданном на имя Fletcher David Boardman в 2004 году. Типичный пример Ноу-хау (от англ. know how — знаю как) или секрет производства? Впрочем, разгадать этот секрет достаточно просто – купите этот стол, и все его секреты будут перед вами. А вот вопрос «Сколько стоит стол Fletcher Capstan Table?» это ещё один секрет. Ни где, даже на сайте производителя этих уникальных столов, вы не найдете указания на их стоимость. Впрочем, может это и правильно. Если у вас есть яхта, на которой можно разместить это чудо мебельного искусства, и у вас есть желание его приобрести, цена большого значения не имеет.

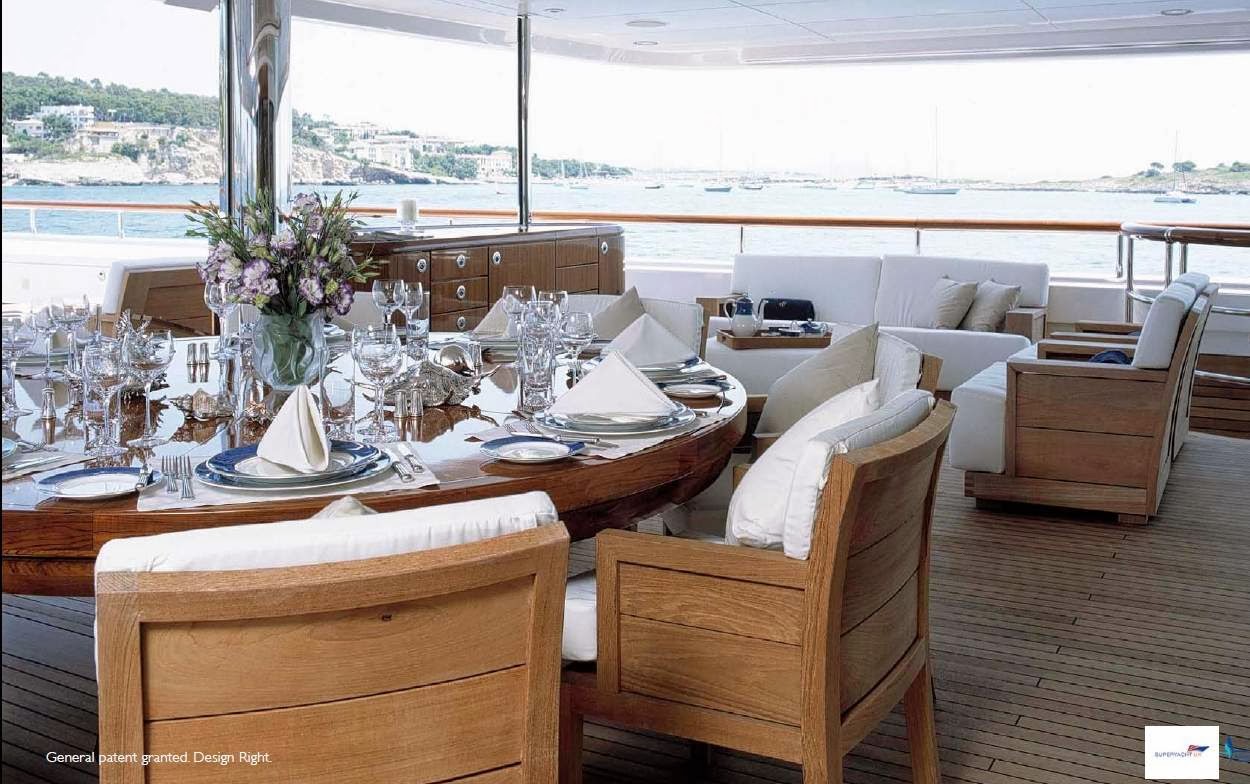

Fletcher Capstan Table Yacht Ilona в интерьере супер-яхты
Fletcher Capstan Table Yacht Ilona в интерьере супер-яхты.
Самое интересное и поразительное в этой инновации является то, что изобретению, по которому был сделан первый подобный стол уже много лет. И не просто много, а очень много лет.

История изобретения “The expanding dining table”

Оригинальная идея (концепция) стола такого типа была придумана в девятнадцатом веке человеком по имени Роберт Юп (Robert Jupe), который запатентовал свою конструкцию в 1835 году. Стол Юпа в исходном положении был круглым, имел гениальную геометрию и такой же гениальный метод расширения в радиальном направлении, изменяясь от небольшого размера до стола большего диаметра.

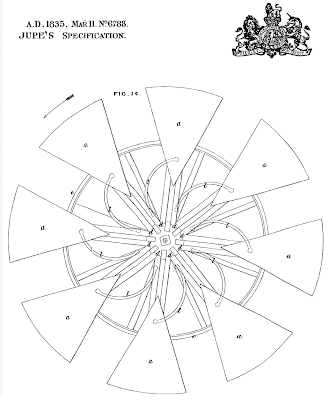

Jupe's Patent №6788
Патент Великобритании №6788 выданный Роберту Юпу (Robert Jupe) в 1835 году
Впрочем, справедливости ради, надо сказать, что форма крышки стола Роберта Юпа не обязательно должна была быть круглой, что следует из рисунков к его патенту, раскрывающие особенности и различные варианты конструкции этого устройства.

An improved expanding table
Варианты дизайна и отдельные элементы конструкции стола Роберта Юпа по патенту Великобритании №6788
JUPE, Robert. -  “An improved expanding table”
Патент, полученный Юпом в 1835 году, оказался ему нужен уже в следующем (1836) году на судебном процессе Jupe vs Prat, где ему пришлось защищать права на свой раздвижной стол. Кто хочет узнать, чем закончился этот судебный процесс, может обратиться к его стенограмме, которую можно прочитать в книге The Repertory of Patent Inventions: And Other Discoveries and Improvements in Arts, Manufactures and Agriculture; Being a Continuation, on an Enlarged Plan, of the Repertory of Arts & Manufactures начиная со страницы 112. Думаю, что это может служить еще один прекрасным примером и убедительным доказательством в необходимости защиты своих авторских прав на изобретения и другие продукты инновационной деятельности. Впрочем, вся история с изобретением и производством раздвижных столов Юпа может также служить прекрасным примером превращения идеи (изобретения) в инновационный продукт. За давностью лет все подробности этого процесса проследить уже трудно, однако основные этапы увидеть можно (смотрим ниже): зарождение идеи; защита прав на эту идею; организация производства; реклама и продвижение готового товара на рынок.

Law Reports of Patent Cases. Jupe v. Prat.
Law Reports of Patent Cases.
Court of Exchequer. December 6, 1836.
Before Lord Abinger, and a Special Jury.)
Jupe v. Prat.
Разбираясь с недобросовестными конкурентами в суде, Роберт Юп не забывал об организации производства. Для этого он создал партнерскую компанию - товарищество (partnership), названное Johnstone, Jupe & Co. Но в 1842 году Юп покинул компанию и организовал новое товарищество Johnstone & Jeanes, продолжая производить, ставшие уже знаменитыми, столы Expanding Circular Dining Table, которые в 1851 году были представлены на Всемирной Выставке в Лондоне (Great Exhibition of the Works of Industry of all Nations, 1851), из каталога которой взят приведенный ниже рисунок.

Johnstone & Jeanes’ Expanding Circular Dining Table
Johnstone & Jeanes’ Expanding Circular Dining Table.
A patent circular dining-table
Вот что написано в официальном иллюстрированном каталоге к этой выставке о столе, представленным фирмой Johnstone & Jeanes.
Johnstone & Jeanes’ Expanding Circular Dining Table
A patent circular dining-table, made on a simple principle, to expand from a small to a large size, without the aid of spring or fastening, in mahogany; the stand carved in the Italian style, with grotesque masques, &c. The diagram shows the table in its closed and in its expanded state, with the form of the pieces of which it is composed.
Запатентованный круглый обеденный стол, сделанный на простом принципе расширения от малого до большого размера, без помощи пружины или креплений, из красного дерева, имеющий резное основание в итальянском стиле, с гротескными масками, и т.д. Диаграмма показывает стол в сложенном и расширенном состояниях, с изображением сегментов, из которых он состоит.
Great Exhibition of the Works of Industry of all Nations, 1851.
Official Descriptive and Illustrated Catalogue.
Достижения фирмы Johnstone & Jeanes в деле производства и сбыта уникальных радиально расширяющихся столов были очевидны. Производство, конечно, не было массовым в современном понимании этого слова. Впрочем, производство эксклюзивной мебели из красного дерева ни когда не было массовым. Тем не менее, на столе, произведенном в 1860 году, который недавно был представлен в каталоге антикварной фирмы Ronald Phillips Ltd стоит номер 881. Много это или мало для такого товара, пусть каждый решает сам, однако и такого количества хватило, чтобы отдельные экземпляры дожили до наших дней.

A Victorian Mahogany Circular Radially Extending Dinning Table by Johnstone and Jeanes, No. 881
Раздвижной стол Викторианской эпохи из каталога антикварный фирмы Ronald Phillips Ltd
A Victorian Mahogany Circular Radially Extending Dinning Table by Johnstone and Jeanes, No. 881
А в чем же тогда отличие раздвижных столов Викторианской эпохи от современных, производимых фирмой Fletcher Burwell-Taylor?
Ниже смотрим на это отличие.
Если в современном столе от Дэвида Флетчера дополнительные элементы (листы) сложенном состоянии спрятаны в под крышкой стола, то в столе Роберта Юпа их надо было хранить отдельно, для чего был предусмотрен специальный шкаф (Leaf storage cabinet). Разумеется, такой подход  к хранению дополнительных листов сводит на нет все преимущества раздвигающегося стола.

Leaf storage cabinet.
Шкаф для хранения вставок (листов) к раздвижному столу Роберта Юпа от фирмы Johnstone and Jeanes.
A Victorian Mahogany Circular Radially Extending Dinning Table by Johnstone and Jeanes, No. 881.
Как можно заметить, раздвижной стол изобретение достаточно давнее. Тем не менее, Дэвиду Флетчеру и его команде из Fletcher Burwell-Taylor удалось вдохнуть в него новую жизнь. Сохранив высочайшее качество предшественников, они придали своему детищу новые потребительские свойства, что, безусловно, обеспечит Fletcher Capstan Table долгую жизнь.

вторник, 17 сентября 2013 г.

Asap is electric alternative to the watercraft

0002. Электрические гидроциклы наступают?

Британский дизайнер Росс Кемп (Ross Kemp) создал новое водное транспортное средство с электрическим приводом, названное им ASAP (по аббревиатуре "As Soon As Possible", что можно перевести "как можно быстрее"). Являясь экологически чистой (pollution free) альтернативой прожорливым гидроциклам (или, как их еще иногда называют, Jet Ski - по имени первого персонального транспортного средства для передвижения по воде от Кавасаки), ASAP сочетает в себе элементы классического гидроцикла, доски для бодибординга и катамарана.

Asap is electric Рersonal Watercraft
ASAP – электрический гидроцикл

Бодибординг (bodyboarding) - разновидность сёрфинга, где в качестве спортивного снаряда используются короткие доски, называемые body board (bodyboard) или "Boogie Board". Отличие между сёрфингом и бодибордингом заключается в том, что в бодибординге скольжение по волнам осуществляется преимущественно в положении лежа, а в сёрфинге преимущественно стоя. Ещё одним отличием доски bodyboard от surfboard является отсутствие вертикальных стабилизационных рулей.
Этот продукт находится в разработке уже несколько лет. И хотя за это время Кемп изготовил два прототипа, окончательная спецификация ещё не завершена. Тем не менее, изобретатель стремится, как можно скорее, вывести свой аппарат на рынок досуга. Нынешний образец перемещается по воде со скоростью 1.5 мили в час (2.4 км/час), что намного медленнее гидроциклов. Даже, как обещает автор, после увеличения мощности двигателя и емкости батарей, скорость аппарата удастся поднять, у него могут возникнуть большие проблемы со сбытом, если позиционировать его только как средство для отдыха и развлечений.
Однако, на самом деле Росс Кемп создавал свой ASAP в качестве спасательного судна (rescue craft) для пляжных спасателей (lifeguards). Отсюда и такая небольшая скорость, особенно в сочетании со стремлением к экологической чистоте устройства. В то же время аппарат перемещается значительно быстрее, чем самый тренированный пловец, что вполне достаточно для спасательных целей.
Asap is rescue craft for lifeguards
ASAP – спасательное судно для пляжных спасателей
В репортаже CNN об ASAP перечисляются его многочисленные преимущества по сравнению с Jet Ski для спасательных функций. Так, ASAP быстро и легко запускается одним спасателем, и на него очень просто поместить пострадавшего. Утверждается также, что V-образная форма его корпуса снижает хлопанье при движении по волнам.
Кемп рассказал CNN: "Многие спасательные приспособления просто взяты из оборудования для досуга. Например, paddle board это просто доска для серфинга, а гидроцикл только адаптирован для спасательных целей. Спасатели сами адаптируют уже готовое оборудование к путям спасения людей, а не используют оборудования специально созданное для них".
Asap это электрический помощник для пляжных спасателей - более дешевая альтернатива гидроциклу. Это более финансово устойчивый вариант для спасательных станций, целью которых всегда было и будет сохранить как можно больше жизней. Создание Кемпа является своевременным. По данным Всемирной организации здравоохранения (ВОЗ) утопление является третьей ведущей причиной смерти от несчастных случаев во всем мире. Но с ростом цен на топливо, использование гидроциклов, с их чрезвычайно огромным расходом топлива, становятся все более невозможным вариантом для местных и благотворительных спасательных станций.

Хотя создано только два прототипа, ASAP уже получил премию за Лучший стартап бизнес в Великобритании (Best Startup Business in the UK Lloyds TSB Enterprise Awards). Тем не менее, Кемп думает о том, как усовершенствовать свое детище. Одним из вариантов дальнейшего его развития является использование солнечных зарядных станций, применение которых на летнем солнечном пляже выглядит вполне логичным.

Можно только порадоваться за Росса Кемпа, и пожелать дальнейших успехов его электрическому спасательному средству ASAP, но если быть объективным, то следует признать, что новизны в его творении не много.
В качестве примера подобных электрических аппаратов можно вспомнить победителя австралийского студенческого конкурса 2002 года - Surf Rescue Vehicle (SRV) "Goldie".
Surf Rescue Vehicle (SRV) Goldie
Награжденый «золотом» в  Student Design Awards 2002, "Голди" является безопасным и недорогим транспортным средством с электроприводом для спасателей - Surf Rescue Vehicle (SRV). Концепт разработан, чтобы дать спасательным организациям более широкий доступ к эффективному спасательному оборудованию.
При весе всего 10-15 кг и скорости 10-15 км/ч, Голди гораздо безопаснее, чем надувные резиновые лодки и водные мотоциклы, которые развивают скорость 30-50 км/ч, что часто приводит к авариям во время спасения пловцов. А при стоимости около одной десятой от цены гидроцикла, привлекательность Голди для спасательных служб еще больше возрастает. Электрический SRV может работать до 5 часов без подзарядки, что гораздо лучше для окружающей среды, чем бензиновые транспортные средства. Он также дает возможность путешествовать под водой и главное, под волнами. Заполненный пеной корпус из стекловолокна, предназначенный для катания лежа лицом вниз ухватившись за ручки, расположенные по обе стороны от передней части, немного напоминает доску для бодибординга (boogie board) с двигателем.
Скорее всего, этот победитель Student Design Awards 2002 так и остался только в виде концепта, ибо о судьбе SRV Goldie в последующие годы ни чего не известно. Однако есть еще одна моторизованная доска для бодибординга и спасательных целей, которая является более новой, и вероятно, более успешной…

Моторизованная доска для бодибординга (Portable Motorized Body Board) Kymera является победителем (одним из 10-ти лауреатов) престижной премии (конкурса) 2011 Invention Awards, учрежденной журналом Популярная Наука (Popular Science). Изначально спроектированная для развлекательных целей, эта доска имеет технические характеристики гораздо более высокие, чем представленные выше ASAP и Goldie. Поставляемая на рекреационный рынок, Kymera представлена в двух типоразмерах и с двумя вариантами двигательной установки: модель длинной 1,67 м. комплектуется на выбор 5 л.с. пропановым или 2 кВт электрическим двигателем, а длинной 1,98 м. - 10 л.с. пропановым или 3,5 кВт электродвигателем. Электрические модели высшего уровня имеют скорость до 29 км/ч, в то время как пропановые модели могут развивать скорость до 40 км/ч.

Kymera – моторизованная доска для сёрфинга
Kymera – моторизованная доска для сёрфинга
Отличие моторизованной доски Kymera от спасательного судна Asap, кроме чисто технических особенностей, заключается в том, что она изначально создавалась для спорта и развлечений, а уже потом, с целью расширения сбыта, вышла на рынок спасательных средств.
Однако стоит заметить, что появление приведенных выше, и подобных им, водных транспортных средств с электрическим приводом, во многом обязано кризисным явлениям в развитии традиционных гидроциклов, наметившихся в последнее время. Kymera, Asap, Goldie это отражение тенденций в развитии современных персональных водных транспортных средств.

Развитие гидроциклов и других персональных водных транспортных средств в условиях мирового финансово-экономического, экологического и других кризисов современного общества.

Гидроциклы (Водными Мотоциклами), или по-английски Рersonal Watercraft, достигшие в своем совершенствовании, казалось бы, пика эволюции, в последние годы испытывают трудности в дальнейшем развитии и распространении. Трудности эти, как ни странно, являются не техническими,  а имеют скорее социально-экономический характер.
Высокая стоимость гидроциклов, которая еще недавно не являлась большой проблемой для производителей и продавцов этой техники, в условиях глобального экономического кризиса сужает рыночные ниши этого товара. Пожалуй, только сфера развлечений богатых бездельников не сильно пострадала от мировых финансовых проблем. Ведь цена, например Kawasaki ULTRA 300LX, в России составляет 816 200 рублей, что соответствует цене не просто автомобиля, а дорогого автомобиля.

Изящный и быстрый, роскошный и мощный гидроцикл 300LX – новейшая модель в серии семейных гидроциклов. Благодаря непревзойденным техническим характеристикам, вся семья может наслаждаться водными развлечениями на фоне завораживающей природной красоты. Действуют специальные условия на аналогичную модель предыдущих модельных годов - уточняйте у официальных дилеров Kawasaki.
Но даже специальные условия продаж не сильно способствуют росту продаж подобных монстров из мира водных развлечений. В связи с этим, наметились две тенденции в среде персональных водных транспортных средств. Первая связана с заменой традиционных гидроциклов в сфере развлечений (и не только) на другие типы водных судов. Так в последние годы появились различные виды т.н. реактивных досок (jetboard) с водометными движителями, цена которых в большинстве случаев гораздо ниже, чем у гидроциклов. В качестве примера можно привести реактивные доски PowerSki, Surfango и Jetbuster, которые были на слуху в последнее время. Если вспомнить также и отпочковавшиеся от реактивных досок моторизованные каяки, то количество возможных альтернатив гидроциклам оказывается достаточно большим.

реактивные доски PowerSki, Surfango и Jetbuster
Примеры легких и дешевых альтернатив гидроциклам:
PowerSki JetBoard – реактивная доска для серфинга
PowerSurf FX от фирмы Surfango в действии
Моторизованный каяк Jetrider от фирмы Jetbuster
Вторая тенденция в развитии современных водных персональных транспортных средств заключается в замене двигателя внутреннего сгорания электрическим приводом. Кроме упомянутых выше глобальных проблем человечества, этому сильно способствует прогресс в развитии аккумуляторных батарей, которые с каждым годом становятся все совершеннее, т.е. увеличивается их удельная емкость, скорость зарядки, количество циклов зарядки и т.д.

Кроме моторной доски для сёрфинга Kymera, из недавнего прошлого можно также вспомнить гидроцикл (PWC) Green Samba с достаточно уникальными техническими характеристиками, которые обеспечили ему продуманные дизайнерские решения корпуса и новый движитель (водомет) никогда ранее не применявшийся на подобных судах. Новый водомет представляет собой подвесную мотогондолу, в которой в одном корпусе собраны электродвигатель и гребной винт.

Personal watercraft (PWC) Green Samba
Personal watercraft (PWC) Green Samba
Все эти электрические новинки из мира водного спорта, с конструктивной точки зрения, являются, в большинстве своем, альтернативными вариантами традиционных гидроциклов. Однако и производители гидроциклов, наблюдая за тенденциями на рынке, также начинают выпускать электрические модели водных мотоциклов. Вот один такой пример.

Stealth Electric Jet Ski
The Stealth Electric Jet Ski from DiMora is 100 Percent Green
Фантазия дизайнеров в деле конструирования электрических лодок, досок, гидроциклов и других средств передвижения по воде (развлечения на воде) разыгралась не на шутку. Невозможно в небольшой статье даже пытаться рассказать обо всех уже реализованных проектах, существующих концептах и будущих безумных идеях в этом направлении. Как говорили Великие – Нельзя объять необъятное. И потому, в заключении, только два примера из мира водных средств развлечения с электрическим приводом.

Французская компания EXOCONCEPT создала невероятное футуристическое судно (гидроцикл) EXO, конструкция (дизайн) которого отличается от любого другого подобного.
Интересно, что ездок не сидит, а как бы приседает (лежит) на нем. Версия аппарата из углеродного волокна весит 42 фунта с дополнительным весом литий-железо-фосфатного аккумулятора. Несмотря на свою внешность, EXO не предназначен для большой скорости. Это гидроцикл скорее для семейного отдыха, с максимальной скоростью 31 миль/ч (50 км/ч).

The EXO Watercraft Dazzles with a Free-Flowing Aerodynamic Design
Электрический гидроцикл EXO от французской компании EXOCONCEPT
The EXO Watercraft Dazzles with a Free-Flowing Aerodynamic Design
Патентную активность в области гидроциклов и других персональных лодок (судов) проиллюстрируем патентом США №6532884 - High speed electric watercraft, что можно перевести как Высокоскоростное электрическое судно. Вот что задекларировано в реферате описания этого патента.
Высокоскоростное электрическое судно различных конфигураций, главным признаком которого является использование, по крайней мере, одного погруженного закрытого корпуса, содержащего электродвигатель, и, по крайней мере, использование одного поплавка, расположенного параллельно и выше, чем закрытый корпус для обеспечения плавучести платформы, которая может нести одного или несколько человек над водой поверхностью. Гидроцикл может опционально включать: (1) округлую переднюю часть платформы, (2) платформу, длина которой короче чем поплавок для обеспечения стабильности от опрокидывания, (3) лестницу, которая не требует переступать через корпус судна, (4) размеры носа и кормы, которые подобраны для минимизации брызг на задней части платформы, (5) амортизаторы, чтобы обеспечить плавность хода, и (6) регулируемые стойки, которые соединяют поплавки с платформой, что позволяет управлять высотой платформы над поверхностью воды. Эти и другие особенности сделали возможным иметь быструю электрическую конструкцию, исключающую некоторые проблемы судна типа гидроцикл (watercraft).
High speed electric watercraft
Patent US 6532884
Abstract
High speed electric watercraft
Патент США №6532884 - High speed electric watercraft
К сожалению, ни чего не известно о том, что суда по этому и другим патентам, владельцем которых является Maruta Electric Boatworks LLC, Fredericksburg, VA(US), когда либо производились. Вероятно, что эта идея не вышла дальше рисунков в описаниях патентов, но идея кораблей, судов, гидроциклов и других плавающих средств с электрическим приводом с каждым годом получает все большее развитие.
Подтверждением этому может служить первая международная конференция PlugBoat 2013, World Electric & Hybrid Boat Summit, которая пройдет 10-11 октября 2013 года в Ницце, Франция.

PlugBoat 2013, World Electric & Hybrid Boat Summit
PlugBoat 2013, World Electric & Hybrid Boat Summit
Вероятно, в ближайшие годы мы сможем увидеть еще много новых и различных судов с электрическим приводом. Для электрических гидроциклов все ещё только начинается.

воскресенье, 18 августа 2013 г.

Revolutionary sun-powered grill

0001. Революционный гриль на солнечной энергии

Экологическая организация One Earth Designs разработала революционную, с её точки зрения, кухонную печь на солнечной энергии, которую назвали SolSource. Солнечная печь, или, как её ещё называют, гриль, была разработана в рамках некоего экологического проекта (проектов), спонсорами которого выступают богатые люди из США и Европы. С чем связан их альтруизм, можно только гадать, но деятельность One Earth Designs в основном направлена на улучшение условий жизни сотен миллионов людей в сельских и бедных районах развивающихся стран путем разработки и передачи им экологических технологий и знаний.

Солнечная кухонная печь SolSource на испытаниях в Тибете
Солнечная кухонная печь SolSource на испытаниях в Тибете
Печь разрабатывалась в течении нескольких лет, но на конечном этапе её разработки и внедрения были привлечены финансовые средства собранные с помощью платформы Kickstarter.
Kickstarter - платформа для коллективного сотрудничества инвесторов (доноров) с целью сбора денег на различные проекты. Первоначально предполагалось, что эти проекты будут в основном развлекательными, вроде съемки фильмов, записи музыкальных альбомов, разработка компьютерных игр. Однако позже этот сервис стали широко использовать для раскрутки и более серьёзных инновационных проектов, что произошло, например, с моторизованными роликовыми коньками spnKiX.
Kickstarter работает следующим образом. Зарегистрированный пользователь размещает на сайте свой проект, указывает сумму, которую хочет получить, и время, за которое эти деньги надо собрать. Доноры изучают проект и, если он им нравится, перечисляют деньги. Если эту сумму удается собрать вовремя, то деньги (без 5% , которые остаются платформе Kickstarter) передаются автору идеи. Если деньги не удаётся собрать к сроку, то их возвращают донорам. Инвесторам предусмотрены бонусы, такие как, участие в съемках фильма, благодарность авторов и (или) упоминание спонсоров на сайте, в титрах фильма и т.д. Ну и наконец, в некоторых проектах, по его окончанию, инвесторы могут получить «благодарность» готовым изделием, ради которого, собственно этот проект и затевался. Тем самым, авторы проектов (изобретатели) перекладывают часть финансовой ноши по разработке и продвижения товара на своих будущих покупателей и клиентов.
В этом проекте, если инвестор профинансирует на сумму $349 или более, то получит: SOLSOURCE + GRILL KIT - Get SolSource PLUS our custom grill plate, protective cover, and SolSource apron for your backyard BBQ parties!
 Что касается особенностей и технических характеристик этой чудо-печки на солнечной энергии, то вот что пишут сами авторы этой идеи, рекламируя свое изделие на различных сайтах.

Революционный гриль на солнечной энергии. Не требует топлива, нагревается быстро, легко чистится, не дает вредных выбросов.

Готовьте в собственном дворе, используя только солнце! SolSource мощный, прочный и простой в использовании. Он был разработан и протестирован кочевниками на Гималайском плато, и теперь мы представляем его вам.
Используйте SolSource чтобы жарить, парить, выпекать или варить ваши любимые блюда. Вам не нужно ждать, пока угли станут горячими, или беспокоиться, что газ в вашем баллоне закончится. С SolSource, вы всегда сможете что-нибудь приготовить под солнцем.
Каждый день, SolSource готовит еду для многодетных семей в Гималаях. Он выдерживает песчаные бури, ветер, снег и температуру до -40 градусов. Мы использовали его по всему миру, от поджаривания говядины Кобе на улицах Японии, до приготовления попкорна на Аллее в Вашингтоне. Просто направьте его к солнцу и начинайте готовить. До тех пор, как вы видите вашу тень, вы можете действовать!
Мощный: нагревается быстро и может поджарить гамбургер за несколько минут.
Универсальный: используйте SolSource для того чтобы жарить, кипятить воду, запекать, варить.
Прочный: основание удерживает до 18 кг (40 lbs) установленных элементов.
Простота в использовании: запатентованный пользовательский интерфейс обеспечивает безопасность, комфорт и удобство управления.
Полностью зеленый: Производится из возобновляемых и на 100% подлежащих вторичной переработке материалов.
Послушайте, что говорят другие о SolSource:
"Я думаю, что это новая тенденция для гриля. Мне нравится, что он не оставляет канцерогенных черных частиц углерода на еде. Кроме того, он так быстро и легко чистится" - Мадлен, профессиональный маркетолог из Франции.
"Потому что он готовит так быстро, что мне не нужно настраивать его или беспокоиться об этом. Он не мешает моим планам, и нагревается всего за несколько минут, гораздо быстрее, чем уголь или навоз яков" - Норбу, гималайский фермер.

Во время празднования 4 июля (Дня Независимости) американские барбекю производят за один день больше СО2, чем многие африканские страны за целый год. SolSource генерирует тепло с нулевым уровнем выбросов, в то же время доводя стейки (гриль) до совершенства. Используя один SolSource, вы компенсируете выброс углекислого газа, производимый четырьмя американцами.
Как родился SolSource
На гималайских плато, девушки проводят долгие часы, собирая топливо, в то время как их братья посещают школу. Леса исчезают, так как деревья вырубаются на топливо для кухонных очагов, и загрязнения (выбросы) от этих печей вызывают болезни и смерть.
Почти 3 миллиарда людей во всем мире сталкиваются с аналогичной судьбой, потому что  для удовлетворения повседневных энергетических потребностей они зависят от загрязняющих атмосферу твердых видов топлива, таких как уголь, древесина, и навоз. Загрязнения в результате сжигания этих видов топлива в домашних условиях убивает около 2 млн. человек в год (более полумиллиона только в Китае).
Наша основная миссия заключается в поисках инновационных решений в области энергетики для людей во всем мире. Мы начали этот поиск с оказания помощи сельским жителям Гималаев, чтобы помочь найти решение для удовлетворения их энергетических потребностей. Пять лет и тринадцать поколений прототипа, и наконец, мы создали продукт, который понравился людям и значительно улучшил качество их жизни. Сейчас многие семьи полагаются на SolSource для своих повседневных нужд при приготовлении пищи. SolSource экономит их время и деньги, снижает воздействие вредных загрязнений от печей, и сохраняет окружающую среду.

Приготовление пищи жителями Гималаев с помощью солнечной печи SolSource
Приготовление пищи жителями Гималаев с помощью солнечной печи SolSource
Почему Kickstarter?
После создания и тестирования нескольких поколений прототипов SolSource в гималайских семьях, к нему проявили интерес люди со всего мира - в частности, из США!
Мы инвестировали несколько лет нашей жизни и наших собственных денег в создание SolSource. Далее перед нами стоит задача невероятно высокой стоимости  - создание производственной линии в Китае. Мы должны решить все финансовые вопросы с нашими производственными партнерами и заполнить морские контейнеры, чтобы принести SolSource миру.
Поддерживая наш проект в Kickstarter, вы поможете нам создать фонд для первого запуска производственной линии, и позволите людям во всем мире готовить с помощью солнца. Наша цель в $43000 включает значительные затраты на оснастку и установку производственной линии, материалы, изготовление компонентов, труд по сборке и доставке.
Производство и производственный график
Мы упорно трудились в целях выявления наилучших производственных партнеров, которые соответствуют нашим ценностям. Мы непосредственно управляем всей нашей цепочкой поставок для обеспечения качества и своевременной доставки товара потребителю. Мы уже работали с нашими партнерами при производстве прототипов SolSource для семей в Гималаях. Станьте спонсором и присоединяйтесь к нам, производителям SolSource. Вы будете получать фото и видео обо всех обновлениях на протяжении реализации этого проекта в Kickstarter.
Вот примерный график (сроки), как мы ожидаем, для доведения SolSource к жизни - и доставки его к вам!
  • Июнь / июль: Завершение конструкторских и технологических работ по SolSource
  • Август: настройка производственных процессов и проведения контрольных проверок качества
  • Сентябрь: схождение первых SolSource с конвейера и поступление их в продажу
  • Октябрь: SolSource приезжает к вам домой в день Колумба!

Солнечный гриль SolSource
Солнечный гриль SolSource


Технические характеристики
  • Материалы: Углеродистая сталь для основания и пластик для отражающих панелей.
  • Диаметр: 4,3 футов (1,31 м.).
  • Вес: 40 фунтов (18 кг.).
  • Емкость: 20-ти литровая кастрюля.
  • Собирается менее чем за 30 минут с помощью простых инструментов, которые включены в комплект.
Вот такая замечательная получилась солнечная кухонная печка. Можно только порадоваться за тех счастливчиков, которые уже пользуются ею в труднодоступных и бедных районах Тибета и Китая. Можно также порадоваться за будущих владельцев этой экзотической экологической вещицы из богатых стран, которые приобретут её с помощью проекта Kickstarter, и, готовя барбекю на лужайке у своего дома, будут думать, что спасают планету. И конечно хорошо, что есть организации заботящиеся, как об экологии, так и о бедных людях в развивающихся странах. Однако, пример One Earth Designs показывает, что можно прекрасно сочетать приятное с полезным, вернее экологию и альтруизм с коммерцией. Ну а всякая коммерция, особенно инновационная, нуждается в защите интеллектуальной собственности, что в этом случае также было сделано, путем подачи заявки на патент.

WO2011088121 - SOLAR CONCENTRATOR ASSEMBLY AND METHODS OF USING SAME
Заявка на патент США (United States Patent Application) 20130019916 (Международная заявка WO2011088121) - SOLAR CONCENTRATOR ASSEMBLY AND METHODS OF USING SAME
Вызывает удивление тот факт, что изображенное в заявке устройство достаточно сильно отличается от модели, продвигаемой на рынок сейчас. Впрочем, этот факт можно объяснить достаточно давней датой подачи заявки (2011 год). Как часто бывает в таких случаях, два года творческих поисков и усовершенствований до неузнаваемости изменили первоначальный облик этой солнечной печки.
Кроме того, в заявке задекларированы такие функции устройства, которых нет в окончательном варианте. Вот что написано в Реферате (Abstract) заявки:
A solar concentrator assembly includes a tripod, a base, a reflective dish, a receptacle, and a thermoelectric module or a heat transfer module. The tripod includes legs and a top tripod connector coupled to top portions thereof. The base includes a rod coupled to the tripod; a bottom support structure coupled to the rod; a top support structure coupled to the bottom support structure; an extension coupled to the bottom support structure and the top support structure; and a cap with recesses mounted to the top support structure. The reflective dish includes support rods received within the recesses; a pliable material forms panels, wherein the support rods are inserted into seams between the panels; and a reflective material disposed on the pliable material. The receptacle is connected to the base and disposed within the reflective dish. The thermoelectric module or the heat transfer module is partially disposed within the receptacle.
Солнечный концентратор включает штатив, основание, отражающее параболическое зеркало, приемник (резервуар) и термоэлектрический модуль или модуль теплообмена. Штатив включает опоры и верхний разъем штатива, соединенный с верхней его частью. Основание включает стержень, соединенный со штативом; нижнюю опорную конструкцию, соединенную со стержнем; верхнюю опорную конструкцию, соединенный с нижней опорной конструкцией; расширение (надставка) соединенная с нижней и верхней опорной конструкцией, и крышку с углублениями, установленной в верхней опорной конструкции. Отражающее зеркало включает опорные стержни, помещенные в углублениях; гибкий материал, образующий панели, при этом опорные стержни вставлены в швы между панелями, и отражающий материал, расположенный над гибким материалом. Приемник соединен с основанием и расположен внутри отражающей антенны. Термоэлектрический модуль или модуль теплообмена частично расположен внутри сосуда.
Ясно, что ни термоэлектрического модуля, ни модуля теплообмена в SolSource нет. Впрочем, так тоже часто бывает - изобретатели декларируют в своих патентах как можно больше пунктов нововведений. И не факт, что все они появятся в готовом изделии, как и произошло с этим “революционным” грилем на солнечной энергии.
Однако, что представляет собой модуль теплообмена (heat transfer module), и для чего он нужен?

heat transfer module

FIG. 29 is a schematic perspective and partial cross-sectional view of a heat transfer module in accordance with an embodiment of the invention.
Схематическое перспективное изображение и частичное поперечное сечение модуля теплообмена в соответствии с вариантом осуществления настоящего изобретения.
Попытка разобраться с этим вопросом вынудила углубиться в историю подобных изобретений, и привела к неожиданному выводу:

В солнечном гриле (печи) SolSource от One Earth Designs очень мало нового и революционного!

Как известно, новое это хорошо забытое старое. Вот небольшая заметка, опубликованная в журнале Наука и Жизнь в рубрике Бюро Иностранной Научно-Технической Информации в достаточно уже далеком 1977 году, где рассказывается о солнечной печи с модулем теплообмена.
СОЛНЕЧНАЯ ПЕЧЬ ПРИХОДИТ НА КУХНЮ
Предложено уже много конструкций солнечных печей и кипятильников для использования бесплатной энергии солнца при приготовлении пищи. Всем им свойственны врожденные недостатки: солнечная печь должна стоять под открытым небом, и, кроме того, тень от малейшего облачка сильно затягивает процесс приготовления пищи.
От этих недостатков свободна солнечная плита, разработанная во Флоридском университете (США). Солнечный жар проводится на кухню по трубам. В фокусе параболического зеркала, установленного во дворе, нагревается хлопковое масло. В солнечный день его температура доходит до 500 градусов, а то и выше. Нагретое масло поступает в теплообменник, где его теплом расплавляется олово. Расплавленное олово переносит жар солнца на другой змеевик с хлопковым маслом, нагревая его до 300 градусов. Это масло из вторичного контура течет в конфорках плиты, установленной на кухне. Температуру конфорки можно регулировать краном, уменьшая или увеличивая поступление теплоносителя. Расплавленное олово так хорошо хранит тепло, что после ясного дня солнечная плита готова к действию и вечером и даже на другое утро. Но ученые продолжают опыты, надеясь подыскать для теплообменника другое, еще более теплоемкое вещество.
Mecanix Illustrated № 7, 1976.
Ну как Вам такая солнечная печь? И год, заметьте, 1977, а не 2013. И уже тогда было написано: Предложено уже много конструкций солнечных печей и кипятильников для использования бесплатной энергии солнца при приготовлении пищи. В подтверждении этих слов, вот еще весьма интересная солнечная кухонная печь, но на десять лет моложе.

Portable solar cooking apparatus
Патент США №4583521. Publication date: Apr 22, 1986
ПОРТАТИВНАЯ СОЛНЕЧНАЯ ПЕЧЬ имеет рефлектор, сформированный, чтобы концентрировать солнечные лучи и направить их на сосуд 100 для варки.  Рефлектор образуется, по крайней мере из двух панелей (12, 14, 16 и 18), каждая  из которых имеет поверхностный контур, который подогнан к другому, когда они сложены вместе лицом к лицу. Соответствующие стойки  позиционируют панели рефлектора по отношению к углу наклона солнца. Кронштейн 66 удерживает сосуд для варки в фокусной точке для принятия сконцентрированных солнечных лучей.  Сосуд для варки может быть банкой (Fig. 6) или двухсторонним грилем (Fig. 9 - 11).
Это изобретение направлено на устройство для приготовления пищи, которое включает в себя подогнанные отражательные панели и варочные емкости, расположенные в фокусе панелей, все сложенные в компактную конструкцию для удобного хранения, транспортировки, установки и приятного использования.
Многие люди любят расставаться с благами цивилизации до такой степени и на такое время, что доступ к обычному кухонному оборудованию невозможен. Когда человек в таких обстоятельствах желает приготовить еду, он должен взять с собой оборудование для приготовления пищи или прибегать к использованию местных видов топлива. Однако, в некоторых районах существует дефицит местных видах топлива. Как следствие, многие такие путешественники несут топливо с собой. Конечно, когда путешественник несет его на своей спине, он желает минимизировать этот вес. Соответственно, существует потребность в солнечных кухонных аппаратах, которые могут быть легко упакованы и легко переноситься так, чтобы пища могла быть приготовлена без сжигания топлива.

Примечательно, что предпосылки для этого изобретения такие же, как и у SolSource - дефицит топлива в труднодоступных районах. Конструкция является также компактной, что сделано для удобства её перемещения. Есть и конструктивная особенность – отражательное зеркало сделано не традиционной параболической формы, а из практически плоских панелей с отражательной поверхностью, сделанной наподобие линзы Френеля. Эта особенность позволяет уменьшить размер (объем) конструкции, как в рабочем, так и в сложенном состоянии.

Последние две солнечные печи, показанные выше, взяты, можно сказать, случайным образом из достаточно большого разнообразия подобных конструкций, и приведены здесь лишь в качестве примера. Даже небольшой обзор кухонных устройств работающих на солнечной энергии занял бы много времени и места, и явно вышел бы за пределы статьи, предназначенной для этого блога. Тем более, что у подобных устройств достаточно долгая история, интересное настоящее, а учитывая с каждым годом обостряющиеся экологические, экономические, демографические и другие проблемы человечества, замечательные перспективы в будущем.
Идея солнечной кухонной печи может быть и не новая, однако, заслуга экологической организации One Earth Designs состоит в том, что они перевели эту идею в практическую плоскость, доведя реализацию своего изобретения до промышленного производства.
Кто хочет самостоятельно углубиться в изучение этого вопроса, а возможно и заняться бизнесом в этом интересном деле, рекомендую обратиться к мировому патентному фонду, где по классу F24J 2/00 - Использование солнечного тепла, например солнечные тепловые коллекторы, собрано огромное количество разнообразных солнечных энергетических установок. Примеры реализованных солнечных кухонных печей можно также посмотреть на сайте международного союза The Solar Cookers International Network, объединяющего общественные организации, производителей и частных лиц, которые активно продвигают солнечную кулинарию в более чем 100 странах мира.
